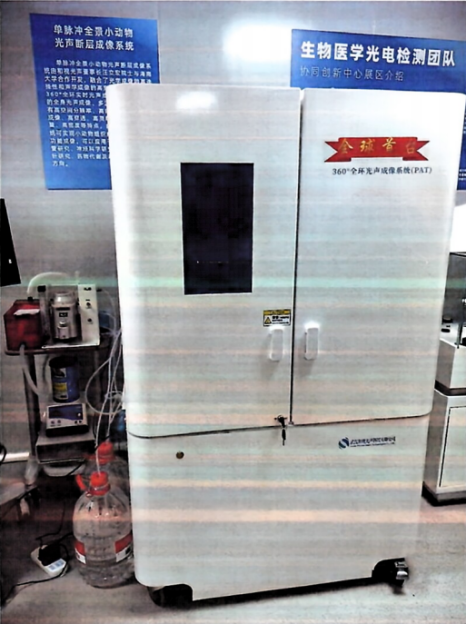

单脉冲全景小动物光声断层成像系统

  负责人：戴艳锋

  仪器状态：在用

  放置地点：海南大学海甸校区协同创新大楼一楼展厅

      仪器预约

仪器详情

仪器编号：2025024270         品牌：和视光声                    型号：SIP-PAT

制造国家：中国             生产厂家：武汉和视光声科技有限公司

购置日期：2025-10-21         生产日期：2025-04

主要规格及技术指标

1.可实现小动物活体脑部及躯干光声成像

2.光传导和照射方式：1.开放式传导；2.360度环形聚焦照射

3.多波段激光光源：

3.1.可调激光波长范围:670-980纳米(近红外I区),1064纳米,1190-2350纳米(近红外II区)

3.2.重复频率：10赫兹

3.3.脉冲宽度：6-10纳秒

3.4.单脉冲最高输出能量：300毫焦@1064纳米

3.5.近红外I区+近红外II区单脉冲最高输出能量：120毫焦

3.6.激光波长调节步进：1纳米；7.波长范围内自由切换

4.高精度全环超声换能器：

4.1阵元数量：512个

4.2阵列分布：360度全环

4.3直径100毫米

4.4中心频率：6.5MHz±10%

5.平面分辨率100微米

6.探测深度35毫米

7.光声图像采集频率10帧/秒

8.可实时成像，10帧/秒

9.单次数据采集时间50微秒，无运动伪影，一个激光脉冲成一幅图

10.躯干成像：

10.1配有恒温水箱

10.2.带刻度的小动物挂架，可固定小动物的腿部和头部，并有高度参考值

10.3.躯干扫描最大扫描距离10厘米，扫描切片厚度20-200微米

11.脑部成像：

11.1.配有恒温加热调整床

11.2.有可调节的小动物固定支架，可调节高度、小动物与水平面的夹角、小动物头部与身体的夹角

11.3.负压生成系统，用于将弹性物膜形成半球穹形空间，弹性物膜可重复使用11.4.最大扫描距离10毫米，扫描切片厚度20-200微米

12.体外材料扫描：

12.1配有专用的体外材料固定支架

12.2.可以对不少于6种材料溶液进行同时采样

12.3.支持体外材料溶液的光声光谱扫描，扫描步长最小1纳米

主要功能及特色

用于活体小动物进行无标记、实时的全身光声断层扫描，清晰呈现从头部到腹部的连续横截面解剖结构。

主要附件及配置

1、主机 1台

2、小动物脑部成像支架1套

3、小动物躯干扫描固定支架1套

4、液体材料固定支架1套

5、监控系统1套

6、高性能数据采集和运算工作站1台

7、光声数据采集软件1套

8、图象分析软件1套

9、气体麻醉系统1套

10、物膜1套
